الوصف

معلمات التقنية

1. تم تجهيز آلة التزوير بلكم مع دليل ثابت ستة من جانب القفل ودليل من الجوانب الثامنة لزاوية ثمانية على الوجهين مقابل 300T وما فوق.

2. آلة اللكمة القابلة للطي لها فجوة شاملة منخفضة وتنفيذ ضوضاء منخفضة.

3. جسم صلابة عالي ، تشوه صغير أثناء ختم ، وإدراك الآلات عالية الدقة.

4. تنفيذ العملية المريحة.

5. تم تحسين عمر القالب بشكل كبير.

6. ضوضاء القطع أثناء قطع المواد منخفضة.

7. صياغة آلة اللكمة Control Control Control Control PLC ، وتعديل العفن الكهربائي ، والحماية الهيدروليكية الزائدة ؛ ضبط التردد المتغير وجهاز إنذار قطع الزيت التلقائي ؛ وحدة العرض الرقمي الإلكترونية مع وظيفة ذاكرة عالية ، وقفل هيدروليكي اختياري ورفع الجهاز التلقائي.

منتج ختم 1

منتج ختم 2

منتج ختم 3

منتج ختم 4

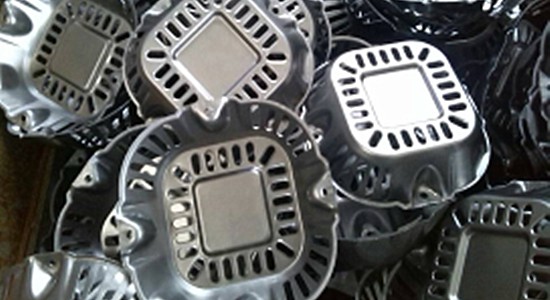

منتج ختم 5

منتج ختم 6

منتج ختم 7

غرض		DPE -160		DPE -200
نموذج		V	H	V	H
سعة	طن	160		200
نقطة الحمولة	مم	6	3	6	3
السكتة الدماغية في الدقيقة	s.p.m	30~55	40~85	20~50	35~70
طول السكتة الدماغية	مم	180	130	250	150
يموت ارتفاع	مم	450	400	500	450
تعديل الشريحة	مم	100		120
منطقة الشريحة	مم	1600×650		1990×750
منطقة تعزيز	مم	1800×760×150		2200×940×170
المحرك الرئيسي	KW.P	15×4		18.5×4
شريحة ضبط الجهاز		القيادة الكهربائية
ضغط الهواء	كجم/سم²	5-6		5-6
يضغط الدقة		CNS (JLS) 1class

غرض		DPE -250		DPE -300
نموذج		V	H	V	H
سعة	طن	250		300
نقطة الحمولة	مم	7	3	7	3
السكتة الدماغية في الدقيقة	s.p.m	20~40	30~60	20~40	30~50
طول السكتة الدماغية	مم	280	170	300	170
يموت ارتفاع	مم	550	450	550	450
تعديل الشريحة	مم	120		120
منطقة الشريحة	مم	22300×900		2500×900
منطقة تعزيز	مم	2500×1000×170		2500×1000×190
المحرك الرئيسي	KW.P	22×4		30×4
شريحة ضبط الجهاز		القيادة الكهربائية
ضغط الهواء	كجم/سم²	5-6		5-6
يضغط الدقة		CNS (JLS) 1class

غرض		DPE -400		DPE -500
نموذج		V	H	V	H
سعة	طن	400		500
نقطة الحمولة	مم	7	3	9	5
السكتة الدماغية في الدقيقة	s.p.m	20~30	20~40	20~25	20~35
طول السكتة الدماغية	مم	300	170	300	170
يموت ارتفاع	مم	550	450	650	550
تعديل الشريحة	مم	150		150
منطقة الشريحة	مم	2700×1000		3000×1100
منطقة تعزيز	مم	2700×1000×200		3200×1200×200
المحرك الرئيسي	KW.P	37.5×4		45×4
شريحة ضبط الجهاز		القيادة الكهربائية
ضغط الهواء	كجم/سم²	5-6		5-6
يضغط الدقة		CNS (JLS) 1class

غرض		DPE -600
نموذج		V	H
سعة	طن	600
نقطة الحمولة	مم	10	5
السكتة الدماغية في الدقيقة	s.p.m	20~25	20~35
طول السكتة الدماغية	مم	350	200
يموت ارتفاع	مم	650	550
تعديل الشريحة	مم	150
منطقة الشريحة	مم	3300×1300
منطقة تعزيز	مم	3650×1500×200
المحرك الرئيسي	KW.P	50×4
شريحة ضبط الجهاز		القيادة الكهربائية
ضغط الهواء	كجم/سم²	5-6
يضغط الدقة		CNS (JLS) 1class

الملحقات القياسية	●
واقي التحميل الهيدروليكي	●
العاكس التردد	●
شريحة ضبط الجهاز	●
يموت مؤشر heigh	●
جهاز التوازن	●
مفتاح كاميرا دوارة	●
مؤشر زاوية الكرنك	●
مزود الطاقة	●
عداد السكتة الدماغية الكهربائية	●
مصدر الهواء recepatacle	●
عداد Presrt	●
عداد Presrt	●
ضد جهاز السلامة المفرط	●
مربع أداة الصيانة	●
دليل العملية	●

الملحقات القياسية	○
نظام التزييت التلقائي الكهربائي	○
جهاز Cusion Die Pneumatic	○
مفتاح القدم	○
جهاز تغيير يموت سريعًا (يموت رافع ، وضع تحول الذراع المموت))	○
شريحة الضربة القاضية	○
موافقة الكشف عن الأخطاء	○
مكافحة الاهتزاز مكافحة جبل	○
جهاز السلامة الإلكترونية الضوئية	○
التغذية	○
uncoiler	○
مستوي	○
يد الآلات	○
يموت ضوء غرفة	○

ما هي العوامل الرئيسية التي تؤثر على الارتداد؟

1. تشير الخواص الميكانيكية للمواد إلى قوة القص ، وقوة الشد ، ونقطة العائد ، والاستطالة. بسبب الأنواع المختلفة والدرجات وحالات المواد ، تختلف خصائصها الميكانيكية أيضًا. يمكن تقسيم المواد المعدنية إلى نوعين: المعادن غير الحديدية والمعادن الحديدية.

تشمل المعادن السوداء الشائعة الحديد النقي الصناعي للأغراض الكهربائية ، والفولاذ السيليكون الكهربائي ، والفولاذ الكربوني العادي ، والفولاذ الهيكلي الكربوني ، والفولاذ الكربوني عالي الجودة ، والفولاذ الهيكلي للسبائك ، والفولاذ المقاوم للصدأ ، وما إلى ذلك. الصدأ المقدمة من الألومنيوم ، والألمنيوم المزورة) ؛ تشمل أنواع النحاس النحاس الأرجواني ، والنحاس ، والبرونز ، والبرونز الألمنيوم ، والبرونز المنغنيز الألومنيوم ، والبرونز المنغنيز السيليكون ، وغيرها ، وكذلك سبائك التيتانيوم.

تشمل حالات المواد الصلب ، غير المُصنَّع ، الطبيعي ، المعالج بالحرارة ، العمل البارد الصلب ، الصلبة الناعمة ، صلبة إضافية ، وهلم جرا.

من أجل تقليل قيمة الارتداد ، ينبغي تحديد ورقة معدنية ذات توزيع موحد نسبيًا للخصائص الميكانيكية.

2. جودة سطح المواد

إن دقة سمك الورقة وجودة السطح والتسطيح لها تأثير كبير على Springback. إذا كان نطاق التسامح على سمك الصفائح المعدنية كبيرة ، فسيكون تقلب زاوية الارتداد كبيرة ؛ كلما كان سمك الصفائح المعدنية أرق ، زاد التأثير على هذا الجانب. بالإضافة إلى ذلك ، إذا كان سطح المادة غير متساوٍ ، بارز ، وله شوائب ، فسيحدث تركيز الإجهاد أثناء الانحناء ، والذي سيكون له تأثير كبير على الارتداد.

المضخات النادرة الكهربائية

صندوق كهربائي

كم النحاس

شاشة العرض

3. نصف قطر الانحناء النسبي R/TR: نصف قطر شفرة الانحناء ؛ T: كلما زادت قيمة نصف قطر الانحناء النسبية R/T لسمك المادة ، زادت قيمة الارتداد. عندما تكون قيمة R/T عالية ، تكون درجة التشوه صغيرة ، وتظهر منطقة مرنة كبيرة في وسط المقطع العرضي المادي ، مما يؤدي إلى ارتفاع قيمة الارتداد. لذلك ، من أجل تقليل تأثير الارتداد ، يتم اختيار دائرة نصف قطرها نسبي صغير بشكل عام. ومع ذلك ، يمكن أن يسبب نصف قطر الانحناء الصغير بسهولة التكسير عند الانحناء ويجب موازافه.

4- كلما زادت زاوية الانحناء ، كلما كانت منطقة التشوه أكبر ، وكلما زادت قيمة الارتداد ، ولكن قيمة انتعاش زاوية الانحناء مستقلة عن دائرة نصف قطرها.

5. شكل الجزء المنحني وأبعاد جزء العمل من القالب له تأثير كبير على قيمة الارتداد. على سبيل المثال ، أثناء عملية الانحناء ، قد يتغير حجم ثني الأجزاء على شكل حرف U بسبب الاختلافات في الحمولة وسرعة العمل في الصحافة. بالإضافة إلى ذلك ، يمكن أن يؤدي ضعف الدقة في الصحافة نفسها أو التناقض بين مركز الصحافة ومركز ضغط القالب أيضًا إلى انحرافات الشكل والحجم.

بشكل عام ، عندما تكون قوة الانحناء صغيرة ، تكون زاوية الارتداد كبيرة. زيادة القوة المطبقة ، في الواقع ، يمكن أن يقلل تصحيح نطاق الانحناء بشكل أساسي أو يقترب من زاوية انتعاش الصفر.
